Efisiensi Tanpa Batas: Mengupas Prinsip Kerja Switching Power Supply (SMPS) Industri

Komponen penyuplai energi merupakan fondasi vital dalam berbagai implementasi sistem rekayasa teknologi dan otomasi. Komponen tersebut adalah catu daya (power supply).

Linear Power Supply konvensional memakai transformator besi besar dan membuang kelebihan energi sebagai panas demi menghasilkan tegangan DC stabil. Namun, di era modern yang menuntut efisiensi energi maksimal dan sasis perangkat yang ringkas, era linier telah digantikan oleh teknologi SMPS (Switching Mode Power Supply) atau Catu Daya Switching.

Sebagai perusahaan rekayasa teknologi dan integrator sistem, PT Karta Nagari Grup akan mengupas tuntas prinsip dasar switching power supply, arsitektur sasis internalnya, serta mengapa komponen ini menjadi standar wajib bagi infrastruktur industri modern.

Perbedaan Filosofi: Linier vs. Switching

Untuk memahami cara kerja SMPS, kita harus melihat perbedaannya dengan sistem linier. Linear power supply bekerja seperti sebuah keran air yang dibuka setengah untuk menurunkan tekanan; sisa tekanan air ditahan dan dibuang sia-sia. Hal ini membuat efisiensinya sangat rendah (berkisar antara 30%–40%), di mana sisa energi terbuang menjadi panas radiasi yang masif.

Sebaliknya, Switching Power Supply bekerja seperti keran yang dibuka dan ditutup penuh secara bergantian dengan kecepatan yang sangat tinggi (ribuan kali per detik). Karena transistor berada dalam kondisi mati total (cut-off) atau hidup total (saturation), hampir tidak ada daya yang terbuang sia-sia menjadi energi panas. Hal ini mendongkrak efisiensi daya SMPS hingga menyentuh angka 80% hingga 95%.

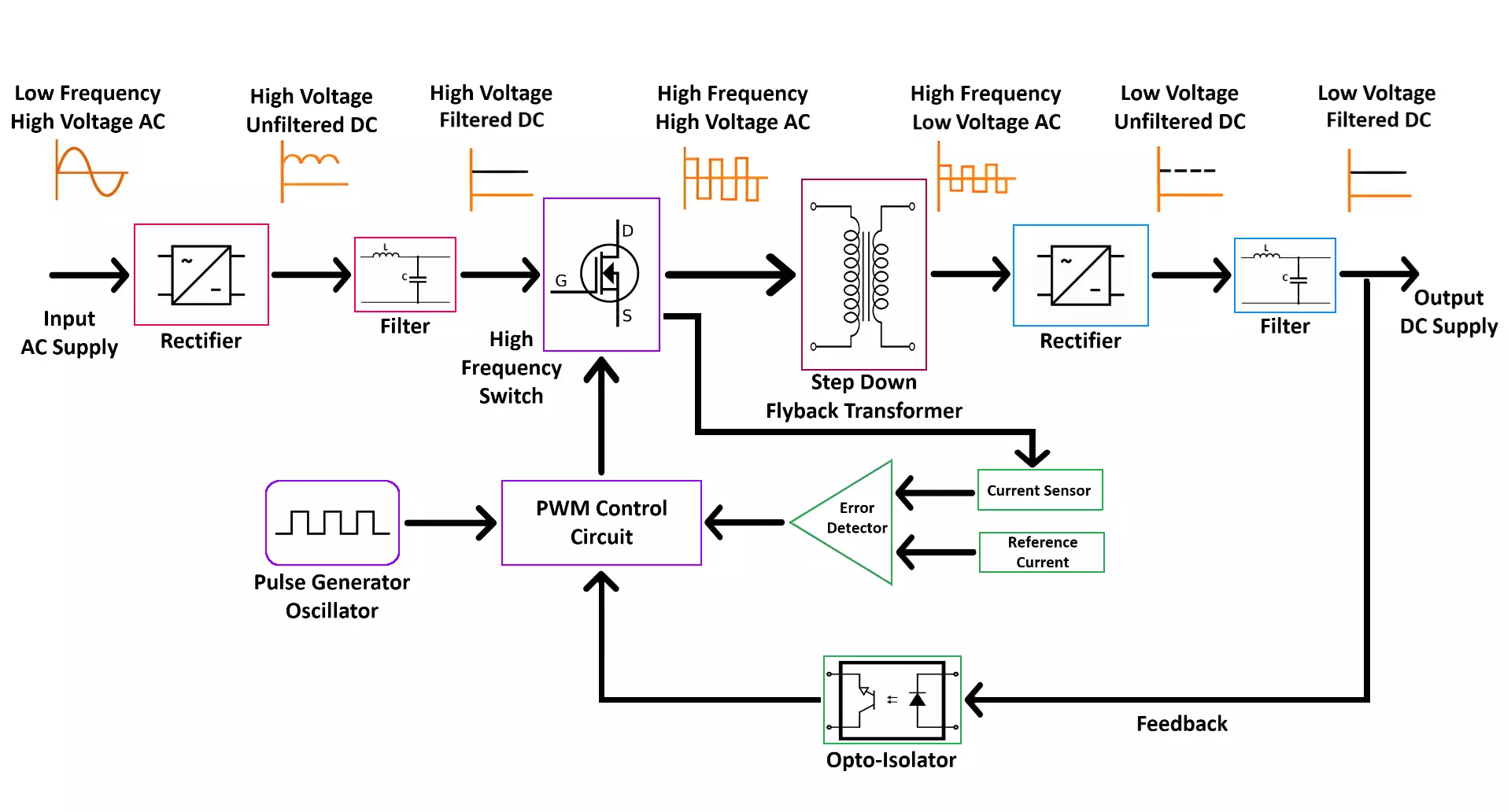

Alur Kerja dan Prinsip Dasar Arsitektur SMPS

Proses konversi energi pada sasis sistem SMPS modern melibatkan empat tahap rekayasa elektronika daya yang sistematis:

1. Penyearahan Awal (Input Rectification & Filtering)

Tegangan listrik AC dari jala-jala PLN (misalnya 220V AC dengan frekuensi rendah 50 Hz) masuk ke dalam unit. Tegangan ini langsung disearahkan menjadi tegangan DC kasar tegangan tinggi menggunakan sirkuit dioda jembatan (bridge rectifier) dan diratakan oleh komponen kapasitor elektrolit berkapasitas besar.

2. Pensaklaran Frekuensi Tinggi (High-Frequency Switching)

Tegangan DC berpotensi tinggi tersebut kemudian dialirkan menuju komponen semikonduktor daya aktif, biasanya berupa MOSFET atau IGBT. Di sinilah keajaiban switching terjadi. Transistor ini dipicu oleh IC kontroler untuk memutus dan menghubungkan arus listrik pada frekuensi yang sangat tinggi, berkisar antara 20 kHz hingga lebih dari 1 MHz. Sinyal DC stabil kini diubah menjadi gelombang pulsa persegi AC berfrekuensi tinggi.

3. Transformasi Tegangan (Step-Down & Isolation)

Gelombang AC frekuensi tinggi tersebut kemudian dilewatkan ke sebuah transformator khusus. Karena hukum induksi Faraday menyatakan bahwa ukuran transformator berbanding terbalik dengan frekuensi operasi, penggunaan frekuensi tinggi di atas kHz membuat SMPS hanya memerlukan Transformator Inti Ferit (Ferrite Core) yang berukuran sangat kecil dan ringan untuk menurunkan tegangan, jauh berbeda dengan trafo besi silikon konvensional yang berat. Transformator ini sekaligus memberikan isolasi galvanis yang aman antara tegangan tinggi input dan tegangan rendah output.

4. Penyearahan Akhir dan Regulasi (Output Rectification & Feedback)

Tegangan AC frekuensi tinggi yang telah diturunkan kemudian disearahkan kembali menggunakan dioda berkecepatan tinggi (Schottky Diode) dan disaring oleh filter induktor-kapasitor (LC) untuk menghasilkan output tegangan DC yang murni dan bersih (misalnya 5V, 12V, atau 24V DC standar industri).

Jantung Pengendalian: Mekanisme Umpan Balik PWM

Bagaimana SMPS mempertahankan tegangan outputnya agar tetap stabil meskipun beban mesin industri naik-turun? Kuncinya terletak pada sirkuit Umpan Balik (Feedback Loop) menggunakan komponen optocoupler (isolator berbasis cahaya).

Sirkuit pemantau secara kontinu membaca tegangan output. Jika tegangan output mulai turun akibat beban mesin yang berat, sirkuit kontroler akan memperlebar lebar pulsa saklar transistor melalui metode PWM (Pulse Width Modulation). Dengan memperlebar durasi waktu hidup (ON time) transistor, energi yang ditransfer ke transformator meningkat, sehingga tegangan output kembali naik ke titik ideal. Proses koreksi matematis ini terjadi dalam hitungan mikrodetik secara otonom.

Keunggulan Mutlak SMPS bagi Infrastruktur B2B

Adopsi teknologi catu daya switching memberikan keuntungan teknis dan ekonomis yang signifikan pada instalasi perangkat keras industri:

• Dimensi Ringkas dan Ringan

  Mengeliminasi trafo besi berat membuat sasis fisik SMPS berukuran ringkas, menghemat ruang berharga di dalam kompartemen panel listrik industri (panel enclosure).

  Rentang Tegangan Input yang Lebar (Wide Input Voltage)

  Sebagian besar SMPS industri mampu menerima input universal berkisar antara 85V hingga 264V AC tanpa perlu memindahkan saklar manual. Ini memberikan ketahanan luar biasa terhadap fenomena ketidakstabilan tegangan listrik (voltage sag/surge).

• Manajemen Termal yang Lebih Baik

  Efisiensi tinggi berarti panas yang dilepaskan sangat minim. Hal ini mengurangi kebutuhan kipas pendingin mekanis yang rentan rusak akibat debu pabrik, serta memperpanjang usia pakai komponen elektronik sensitif di sekitarnya.

Kesimpulan

Prinsip dasar switching power supply adalah manifestasi dari rekayasa efisiensi energi modern. SMPS mengatasi rugi-rugi panas sistem linier melalui teknik pensaklaran frekuensi tinggi dan modulasi lebar pulsa (PWM). Memahami keandalan dan arsitektur SMPS penting untuk membangun infrastruktur otomasi industri yang tangguh, efisien, dan bebas gangguan jangka panjang.
