Memahami Prinsip Kerja Alat Ukur Resistansi Baterai: Mengapa Multimeter Biasa Tidak Cukup?

Dalam dunia manajemen energi, mengetahui tegangan (voltase) baterai hanyalah permukaan. Untuk mengetahui “kesehatan” mesin kimia di dalamnya, kita harus mengukur resistansi internalnya. Namun, pernahkah Anda bertanya-tanya bagaimana alat kecil seperti Battery Resistance Tester bisa membaca hambatan yang sangat kecil hingga satuan miliohm?

Masalah Utama: Mengapa Multimeter Tidak Bisa Digunakan?

Multimeter standar mengukur resistansi dengan mengirimkan arus DC kecil dan mengukur penurunan tegangannya. Jika digunakan pada baterai, multimeter akan “kebingungan” karena baterai itu sendiri adalah sumber tegangan DC. Selain itu, hambatan internal baterai sangat kecil (seringkali di bawah 1 mΩ), sehingga hambatan pada kabel probe multimeter akan ikut terhitung dan merusak akurasi data.

Prinsip Kerja Alat Ukur Resistansi Modern

Alat ukur profesional seperti yang sering digunakan di industri (contoh: seri YR1035 atau Hioki) bekerja dengan dua prinsip utama:

1. Metode AC 1kHz (Metode Impedansi)

Berbeda dengan multimeter, alat ini menyuntikkan arus bolak-balik (AC) berfrekuensi rendah, biasanya 1kHz, ke dalam baterai.

• Alasannya:

  Pada frekuensi ini, alat dapat mengisolasi hambatan murni kimia baterai tanpa terganggu oleh tegangan DC asli baterai. Frekuensi 1kHz adalah standar industri karena memberikan keseimbangan terbaik untuk mengukur hambatan elektrolit dan elektroda.

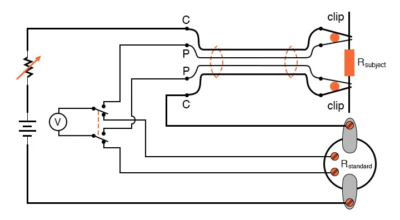

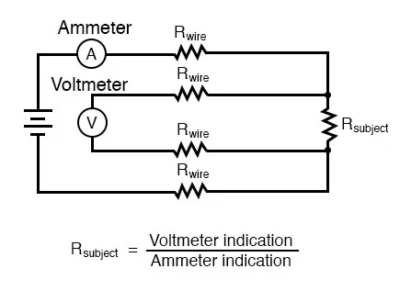

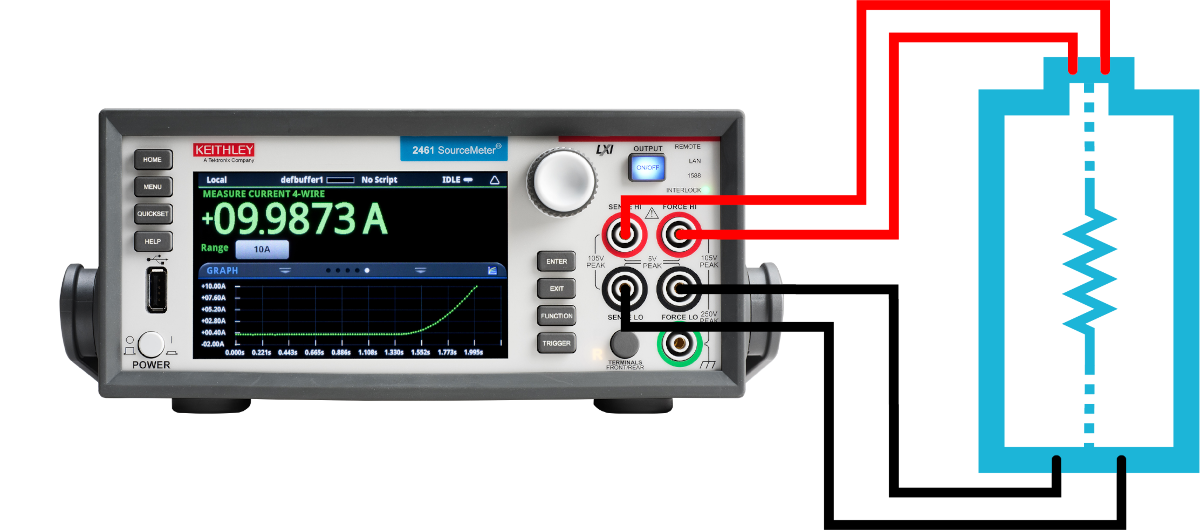

2. Metode 4-Wire Kelvin (Koneksi Empat Titik)

Inilah rahasia akurasi alat ini. Setiap probe sebenarnya memiliki dua jalur kabel yang terpisah:

• Jalur Arus (Force):

  Dua kabel bertugas mengirimkan arus AC ke baterai.

• Jalur Tegangan (Sense):

  Dua kabel lainnya hanya bertugas mengukur penurunan tegangan tepat di titik kontak terminal.

• Hasilnya:

  Hambatan pada kabel alat ukur diabaikan sepenuhnya oleh sistem, sehingga yang terbaca murni hanya hambatan internal baterai.

Metode Pengukuran yang Benar di Lapangan

Untuk mendapatkan data yang valid bagi sistem manajemen baterai (BMS) Anda, ikuti langkah berikut:

1. Pembersihan Terminal:

   Oksidasi tipis pada terminal baterai bisa menambah resistansi hingga beberapa miliohm. Pastikan terminal bersih mengkilap.

2. Sudut Penekanan Probe:

   Tekan probe tegak lurus pada terminal sel. Jangan menempelkan probe pada busbar atau baut, karena ini akan mengukur hambatan “kontak mekanis”, bukan hambatan “internal sel”.

3. Konsistensi Suhu:

   Lakukan pengukuran pada suhu kerja normal (25°C – 30°C). Suhu dingin yang ekstrem akan meningkatkan resistansi internal secara semu karena aktivitas kimiawi melambat.

4. Interpretasi Data:

   • Nilai Stabil:

     Menandakan sel sehat.

   • Nilai Fluktuatif:

     Menandakan koneksi sel yang buruk atau kerusakan fisik pada tab baterai.

Kesimpulan

Memahami prinsip kerja alat ukur resistansi baterai memungkinkan kita melakukan diagnosa yang lebih presisi. Dengan metode AC 1kHz dan 4-Wire Kelvin, kita bisa memisahkan mana hambatan kabel dan mana hambatan asli dari degradasi baterai.

Bagi para teknisi dan pengembang sistem energi di Indonesia, penguasaan alat ini adalah kunci untuk membangun sistem penyimpanan energi yang aman, efisien, dan berumur panjang.

Tabel Perbandingan Alat Ukur Resistansi Baterai (Internal Resistance Tester)

Tips Memilih untuk Pembaca:

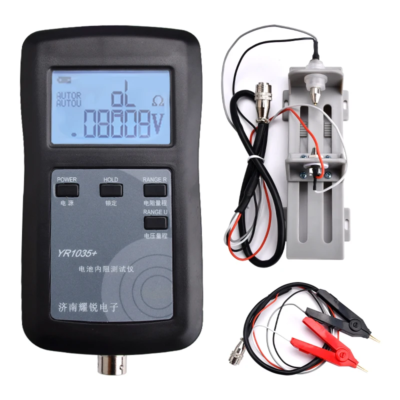

• Untuk Pemula/Hobi: Alat seperti seri YR1035+ adalah best value for money. Alat ini sudah menggunakan metode 4-kabel yang memberikan akurasi sangat baik untuk merakit paket baterai LiFePO4 atau 18650.

• Untuk Kebutuhan Industri: Jika Anda mengelola bank baterai dalam jumlah besar di data center atau BTS telekomunikasi, pilihlah alat kelas profesional yang memiliki fitur Data Logging agar Anda bisa memantau tren degradasi baterai secara digital.
