Memahami Keunggulan Pengukuran 4-Wire Kelvin dalam Presisi Industri
Dalam dunia teknik elektro, presisi adalah segalanya. Saat kita mengukur hambatan (resistansi) yang sangat kecil—seperti pada kabel transmisi, shunt resistor, atau titik pengelasan baterai EV—metode multimeter standar sering kali gagal memberikan data yang akurat. Di sinilah Metode 4-Wire Kelvin menjadi krusial.
Masalah pada Metode 2-Wire Tradisional
Pada pengukuran 2-wire biasa, multimeter mengirimkan arus melalui kabel tes dan mengukur tegangan di titik yang sama. Masalahnya, kabel tes itu sendiri memiliki hambatan (biasanya $0.1\Omega$ hingga $0.5\Omega$). Jika Anda mengukur komponen bernilai $1\Omega$, kesalahan pembacaannya bisa mencapai 50%.
Bagaimana Cara Kerja 4-Wire Kelvin?

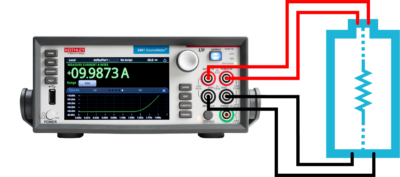

Metode Kelvin memisahkan jalur arus (Force) dan jalur tegangan (Sense). Dengan menggunakan empat kabel, sistem ini bekerja dengan prinsip berikut:
-
Dua kabel pertama (Force):
Mengalirkan arus stabil ke komponen yang diuji.
-
Dua kabel lainnya (Sense):
Mengukur tegangan tepat di titik kontak komponen.
Karena jalur Sense memiliki impedansi input yang sangat tinggi, hampir tidak ada arus yang mengalir melalui kabel ukur tersebut. Berdasarkan Hukum Ohm ($V = I \times R$), jika arus ($I$) mendekati nol, maka jatuh tegangan pada kabel ukur juga nol, sehingga tegangan yang terbaca adalah murni milik komponen yang diuji.
Keunggulan Utama untuk Sektor Industri
-
Eliminasi Hambatan Kabel:
Hasil ukur tidak terpengaruh oleh panjang atau kualitas kabel tes.
-
Akurasi pada Nilai Rendah:
Sangat efektif untuk mengukur hambatan di bawah $1\Omega$.
-
Stabilitas Suhu:
Mengurangi error yang disebabkan oleh perubahan suhu pada kabel penghubung.
Aplikasi di Dunia Nyata
Teknik ini sangat relevan bagi pengembangan teknologi masa kini, di antaranya:
-
Manufaktur Baterai EV:
Memastikan koneksi antar sel baterai memiliki hambatan minimal untuk mencegah panas berlebih.
-
Smart Farming & IoT:
Kalibrasi sensor analog yang membutuhkan presisi tinggi agar data yang dikirim ke gateway tetap akurat.
-
Quality Control Komponen:
Pengujian kualitas lilitan motor listrik dan transformator.
Kesimpulan
Metode 4-Wire Kelvin bukan sekadar teknik laboratorium, melainkan standar wajib bagi industri yang mengutamakan kualitas dan efisiensi energi. Dengan memahami teknik ini, teknisi dapat menghindari kesalahan fatal dalam diagnosa sistem elektrikal.
Hubungi kami jika ada kesulitan dalam hal ini.
