Mengenal Berbagai Macam Filter Noise dalam Sistem Industri : Jenis-Jenis Filter Noise

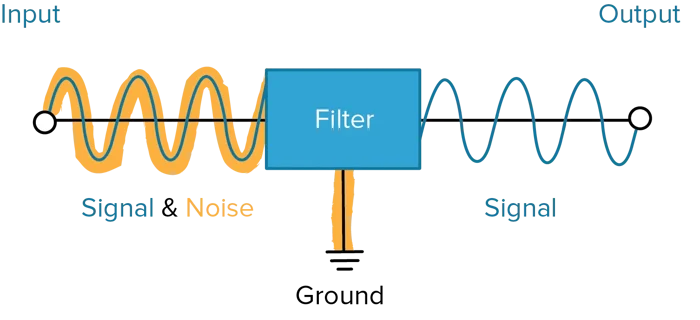

Dalam sistem instrumentasi dan otomatisasi industri, data sensor adalah fondasi dari pengambilan keputusan mesin. Mulai dari pemantauan suhu tangki kimia hingga sensor getaran pada turbin raksasa, semua mengandalkan transmisi sinyal yang bersih. Namun, kehadiran noise (derau) akibat interferensi elektromagnetik sering kali mengotori sinyal ini.

Oleh karena itu,untuk menjaga integritas data, para insinyur menggunakan perangkat filter atau algoritma yang dirancang khusus untuk memisahkan sinyal informasi yang berharga dari gangguan yang tidak diinginkan.

Artikel ini akan membahas berbagai macam filter noise yang umum digunakan di dunia industri, baik dari segi perangkat keras (hardware) maupun perangkat lunak (software).

Klasifikasi Filter Berdasarkan Domain Kerja: Analog vs. Digital

Secara garis besar, filter noise dibagi menjadi dua kategori utama berdasarkan cara mereka memproses sinyal adalah :

1. Filter Analog (Hardware-Based)

Filter analog bekerja langsung pada sinyal listrik fisik (seperti tegangan atau arus) sebelum sinyal tersebut diubah menjadi data digital.Oleh karena itu, Filter ini dirancang menggunakan komponen elektronik fisik dan dibagi lagi menjadi dua tipe:

• Filter Pasif

  Hanya menggunakan komponen pasif seperti resistor (R), kapasitor (C), dan induktor (L). Filter ini sangat andal, tidak membutuhkan sumber daya eksternal, dan sangat cocok untuk aplikasi frekuensi tinggi (misalnya menyaring noise pada kabel daya).

• Filter Aktif

  Menggunakan komponen aktif seperti Operational Amplifier (Op-Amp) bersama dengan resistor dan kapasitor. Filter aktif mampu memberikan penguatan sinyal (gain) dan memiliki impedansi input yang tinggi, membuatnya sangat ideal untuk memproses sinyal sensor analog yang lemah.

2. Filter Digital (Software-Based)

Filter digital bekerja pada sinyal yang telah diubah menjadi representasi numerik (setelah melalui Analog-to-Digital Converter atau ADC). Filter ini dijalankan berupa baris kode pemrograman di dalam mikrokontroler (seperti ESP32/Arduino) atau PLC.

• Keunggulan

  Sangat fleksibel karena karakteristik filter dapat diubah hanya dengan memodifikasi kode program tanpa perlu merombak sirkuit fisik. Contoh algoritma filter digital yang populer adalah Moving Average Filter dan Kalman Filter.

Macam-Macam Filter Berdasarkan Frekuensi yang Diloloskan

Baik filter analog maupun digital umumnya dirancang untuk merespons frekuensi tertentu. Berikut adalah empat tipe respon frekuensi yang paling sering digunakan untuk meredam noise:

1. Low-Pass Filter (LPF)

• Cara Kerja

  Meloloskan sinyal berfrekuensi rendah (di bawah frekuensi batas atau cutoff frequency) dan meredam sinyal berfrekuensi tinggi.

• Aplikasi Industri

  Ini adalah filter yang paling sering digunakan pada sensor industri. Kebanyakan parameter fisik seperti suhu, tekanan, atau level air berubah secara lambat (frekuensi rendah), sedangkan noise akibat interferensi elektromagnetik biasanya berfrekuensi tinggi. LPF akan membuang noise frekuensi tinggi tersebut sehingga menyisakan data sensor yang mulus.

2. High-Pass Filter (HPF)

• Cara Kerja

  Kebalikan dari LPF, filter ini meloloskan sinyal berfrekuensi tinggi dan memblokir sinyal berfrekuensi rendah.

• Aplikasi Industri

  Digunakan untuk memblokir bias DC (arus searah) atau fluktuasi frekuensi sangat rendah (seperti efek drift akibat perubahan suhu lingkungan pada sensor).

3. Band-Pass Filter (BPF)

• Cara Kerja

  Hanya meloloskan pita (band) frekuensi tertentu di antara frekuensi batas bawah dan batas atas, sementara frekuensi di luar rentang tersebut akan diredam.

• Aplikasi Industri

  Sangat krusial dalam sistem komunikasi nirkabel (seperti modul LoRa atau radio telemetri). BPF memastikan penerima hanya menangkap sinyal dari frekuensi pemancar yang ditentukan dan membuang gangguan dari frekuensi radio lainnya.

4. Band-Stop Filter (Notch Filter)

• Cara Kerja

  Menolak atau meredam pita frekuensi spesifik yang sangat sempit, sementara frekuensi lainnya dibiarkan lewat tanpa hambatan.

• Aplikasi Industri

  Paling sering digunakan untuk menghilangkan dengung (hum) jala-jala listrik PLN (frekuensi 50 Hz atau 60 Hz) yang sering bocor dan menginterfere jalur kabel sinyal sensor sensitif.

Bagaimana Cara Memilih Filter Noise yang Tepat?

Menentukan filter terbaik untuk sistem Anda memerlukan analisis terhadap beberapa parameter berikut:

1. Karakteristik Noise

   Identifikasi apakah frekuensi noise Anda berada di atas, di bawah, atau di frekuensi yang sama dengan sinyal data utama.

2. Kebutuhan Real-Time

   Filter digital yang kompleks memerlukan daya komputasi dan dapat menyebabkan sedikit keterlambatan (delay/latency). Untuk respon instan, filter analog pasif sering kali lebih unggul.

3. Lingkungan Kerja

   Di area industri dengan gangguan elektromagnetik (EMI) tinggi dari inverter atau motor listrik, kombinasi filter analog pasif di sisi input hardware dan filter digital di dalam program kontroler adalah proteksi ganda terbaik.

Kesimpulan

Filter noise bukan sekadar komponen tambahan, melainkan investasi penting untuk menjamin validitas data dalam sistem otomasi dan monitoring. Sehingga Memilih jenis filter yang tepat—apakah itu filter pasif sederhana atau algoritma pemrosesan digital—akan menentukan keberhasilan efisiensi operasional industri Anda.
