Mengenal AC Line Reactor: Pelindung Vital VSD dan Motor Listrik Industri

Di era industri modern, penggunaan Variable Speed Drive (VSD) atau inverter telah menjadi standar untuk mengontrol kecepatan motor listrik secara efisien. Namun, di balik efisiensi energi yang ditawarkan, VSD merupakan beban non-linear yang menghasilkan gangguan kualitas daya (power quality), seperti distorsi harmonik dan lonjakan tegangan transient.

Untuk melindungi investasi perangkat sensitif ini dari kerusakan dini, penggunaan AC Line Reactor (atau sering disebut reaktor saluran AC) adalah solusi proteksi yang sangat direkomendasikan.

Apa Itu AC Line Reactor?

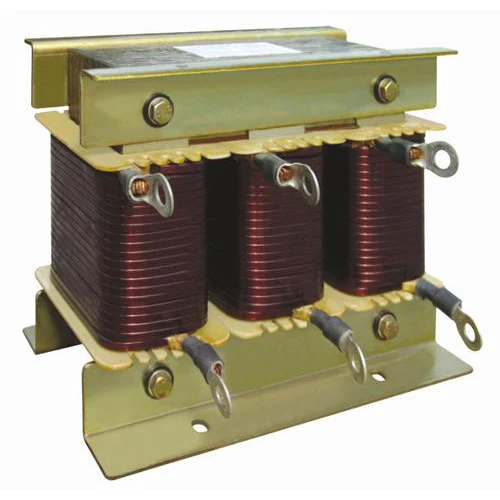

AC Line Reactor adalah sebuah induktor (kumparan kawat yang dililitkan pada inti besi) yang dipasang secara seri antara sumber daya utama (PLN/Genset) dan input daya VSD.

Dengan memanfaatkan sifat dasar induktor yang menolak perubahan arus listrik secara mendadak, AC Line Reactor bertindak sebagai “filter” atau pembatas arus yang menyaring berbagai gangguan gelombang sebelum mencapai VSD atau menyebar kembali ke jaringan listrik pabrik Anda.

5 Fungsi Utama AC Line Reactor pada Sistem Kelistrikan Industri

Memasang AC Line Reactor pada sistem drive motor Anda memberikan berbagai keuntungan teknis yang signifikan:

1. Meredam Distorsi Harmonik (THD)

VSD menarik arus listrik dalam bentuk pulsa-pulsa tajam, bukan gelombang sinus murni. Hal ini memicu timbulnya harmonik yang dapat mengotori jaringan listrik. AC Line Reactor memperhalus pulsa arus tersebut, menurunkan nilai Total Harmonic Distortion (THD) arus secara signifikan, dan membantu sistem Anda memenuhi standar kualitas daya seperti IEEE 519.

2. Melindungi VSD dari Lonjakan Tegangan (Overvoltage Tripping)

Fluktuasi tegangan akibat petir, penyaklaran beban besar di area pabrik, atau perpindahan kapasitor bank dapat menyebabkan lonjakan tegangan transient. Tanpa reaktor, lonjakan ini akan langsung masuk ke DC bus VSD dan memicu trip proteksi (overvoltage fault) atau bahkan merusak modul dioda penyearah (rectifier).

3. Mengurangi Efek Reflected Wave (Gelombang Pantul)

Pada instalasi di mana jarak antara VSD dan motor cukup jauh (lebih dari 15 meter), kabel dapat bertindak sebagai saluran transmisi yang memantulkan gelombang tegangan kembali ke motor. Fenomena ini dapat melipatgandakan tegangan pada terminal motor dan merusak isolasi belitan (winding). Pemasangan reaktor (baik di sisi input maupun output VSD) membantu meredam efek gelombang pantul ini.

4. Memperpanjang Umur Pakai Kapasitor DC Bus

Dengan meredam riak arus (ripple current) yang masuk ke VSD, beban kerja kapasitor internal pada DC bus menjadi lebih ringan. Hal ini secara langsung memperpanjang usia pakai komponen internal VSD yang sering kali menjadi penyebab utama kegagalan drive.

5. Mengatasi Masalah Nuisance Tripping

Apakah VSD di pabrik Anda sering mati (trip) secara misterius tanpa adanya beban lebih? Hal ini sering kali disebabkan oleh ketidakseimbangan fase atau gangguan transient kecil di jaringan. AC Line Reactor memberikan impedansi tambahan yang menstabilkan aliran arus masuk, meminimalkan gangguan operasional (downtime) yang tidak perlu.

Kapan Anda Harus Memasang AC Line Reactor?

Meskipun sangat bermanfaat, Anda sangat direkomendasikan memasang AC Line Reactor pada kondisi berikut:

• Sumber listrik utama memiliki impedansi rendah (kapasitas trafo suplai jauh lebih besar dibanding kapasitas VSD).

• Jaringan listrik pabrik Anda sering mengalami fluktuasi tegangan atau gangguan transient.

• VSD yang terpasang tidak memiliki reaktor internal (bawaan pabrik).

• Terdapat banyak VSD yang terpasang pada satu busbar atau panel yang sama.

Kesimpulan

AC Line Reactor adalah investasi proteksi berbiaya rendah dengan dampak yang sangat besar. Dengan membatasi harmonik dan meredam lonjakan arus, perangkat ini memastikan VSD dan motor industri Anda bekerja pada efisiensi maksimal dengan masa pakai yang jauh lebih lama.
