Panduan Memilih Alat Ukur Elektrik yang Tepat: “Mata” Bagi Teknisi Profesional

Dalam dunia kelistrikan, arus dan tegangan tidak terlihat oleh mata telanjang. Karena itu, alat ukur elektrik (electrical measuring instrument) adalah “mata” bagi setiap teknisi dan engineer.

Kesalahan dalam memilih alat ukur—atau menggunakan alat yang tidak sesuai spesifikasi—bukan hanya berisiko menghasilkan data yang tidak akurat (false reading), tetapi juga dapat menyebabkan kecelakaan kerja fatal seperti arc flash (ledakan busur api).

Sebagai praktisi electrical engineering di Bogor, PT Kartanagari Grup merangkum panduan penting dalam memilih alat ukur yang tepat untuk kebutuhan industri maupun komersial.

1. Pahami Safety Rating (Kategori CAT)

Ini adalah faktor terpenting yang sering diabaikan. Badan standar internasional (IEC) membagi kategori keamanan alat ukur berdasarkan energi transien yang bisa ditahannya:

• CAT II: Untuk beban satu fase yang terhubung ke stopkontak (peralatan elektronik rumah tangga).

• CAT III: Untuk instalasi distribusi 3-fase, termasuk panel distribusi (LVMDP) dan motor listrik industri.

• CAT IV: Untuk pengukuran di titik sumber (gardu trafo, meteran PLN, kabel incoming utama).

Peringatan

Jangan pernah menggunakan Multimeter CAT II untuk mengukur tegangan di panel induk pabrik (zona CAT IV). Alat bisa meledak di tangan Anda! Pastikan alat ukur Anda memiliki sertifikasi yang sesuai dengan area kerja.

2. Fitur “True RMS” itu Wajib untuk Industri

Apakah Anda bekerja di pabrik yang banyak menggunakan Inverter (VSD), lampu LED, atau komputer? Jika ya, Anda wajib menggunakan alat ukur berlabel True RMS.

Alat ukur biasa (Average Sensing) hanya akurat jika gelombang listriknya sinus murni. Namun, di lingkungan industri modern, gelombang listrik seringkali cacat (distorted) karena beban non-linear. Alat non-True RMS bisa memberikan pembacaan yang meleset hingga 40% lebih rendah dari aslinya, membuat Anda salah mendiagnosa beban kabel.

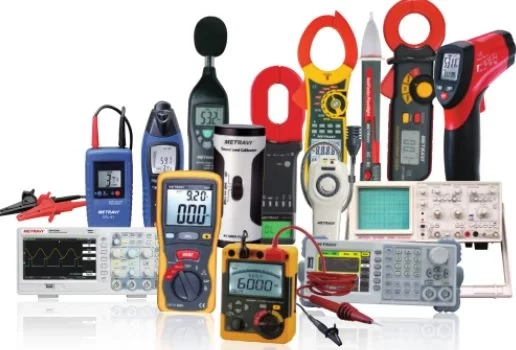

3. Jenis Alat Ukur Sesuai Fungsinya

Tidak ada satu alat yang bisa melakukan segalanya dengan sempurna. Pilih alat spesifik untuk tugas spesifik:

a. Digital Multimeter (DMM)

Alat wajib untuk troubleshooting umum.

• Fungsi

  Mengukur tegangan (Volt), hambatan (Ohm), dan kontinuitas kabel putus.

• Tips

  Cari yang memiliki fitur Auto-Ranging agar tidak repot memutar selektor.

b. Clamp Meter (Tang Ampere)

Ideal untuk pengukuran arus besar tanpa perlu mematikan listrik atau memotong kabel.

• Fungsi

  Mengukur Ampere pada kabel yang sedang beroperasi (live).

• Tips

  Pastikan rahang (jaw) cukup besar untuk kabel ukuran besar di panel LVMDP.

c. Insulation Tester (Megger)

Krusial untuk perawatan preventif (preventive maintenance).

• Fungsi:

  Menguji kualitas isolasi kabel atau gulungan motor untuk mencegah korsleting.

d. Panel Meter (Fixed Instrument)

Berbeda dengan alat portable, ini adalah alat ukur yang PT Kartanagari Grup pasang menetap di pintu panel (Analog atau Digital Power Meter).

• Tips Pemilihan

  Untuk panel modern, kami menyarankan penggunaan Digital Power Meter karena bisa menampilkan Volt, Ampere, Hz, Cos Phi, hingga KWh dalam satu layar, serta bisa terhubung ke sistem komputer (BMS/SCADA).

4. Akurasi dan Resolusi

• Resolusi adalah seberapa detail angka di belakang koma yang bisa ditampilkan.

• Akurasi adalah seberapa dekat angka tersebut dengan nilai sebenarnya.Alat ukur murah mungkin punya resolusi tinggi (banyak angka), tapi akurasinya rendah. Pilihlah brand terpercaya yang menyertakan sertifikat kalibrasi atau data spesifikasi yang jelas.

Mengapa Kartanagari Peduli pada Alat Ukur?

Di PT Kartanagari Grup, kami memegang prinsip: “Good Tools, Good Result”.

1. Saat Perakitan Panel:

   Teknisi kami menggunakan alat ukur terkalibrasi untuk memastikan setiap koneksi di dalam panel LVMDP atau Panel Kontrol yang kami rakit berfungsi sempurna sebelum dikirim (QC Pass).

2. Pemilihan Komponen Panel Meter:

   Kami hanya memasang komponen Metering (Ampere meter/Volt meter) dari merek terkemuka (seperti Schneider, Selec, Omron, dll) pada panel pesanan Anda, untuk menjamin Anda mendapatkan data pemakaian listrik yang valid seumur hidup panel tersebut.
