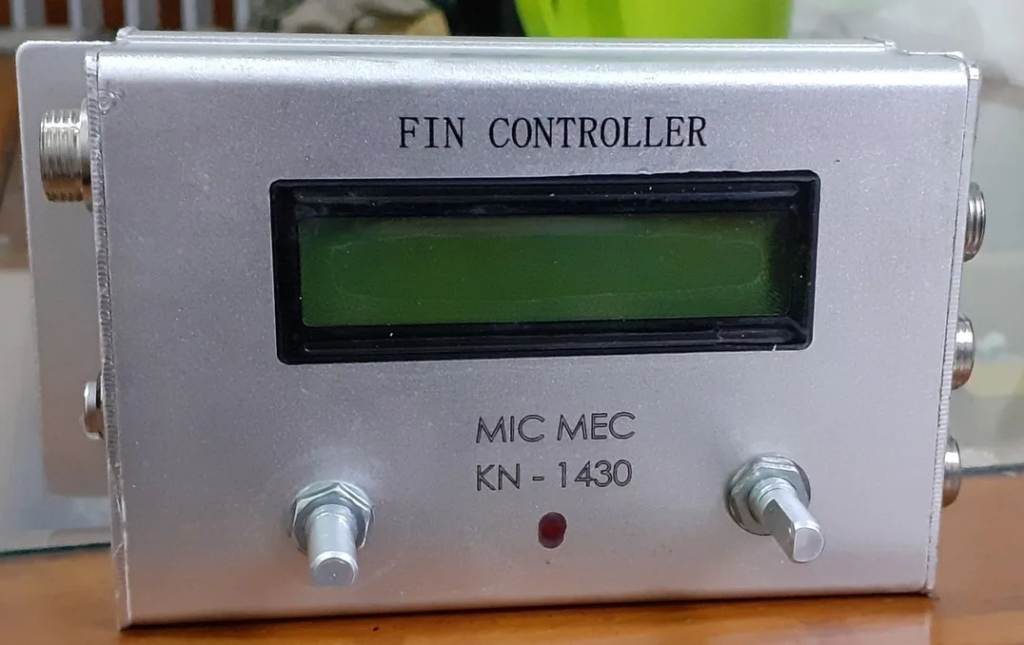

MISSILE FIN CONTROLLER

Alat ini berfungsi untuk menggerakkan sayap/fin pada rudal sehingga rudal mampu meluncur dengan arah yang sesuai dengan target.

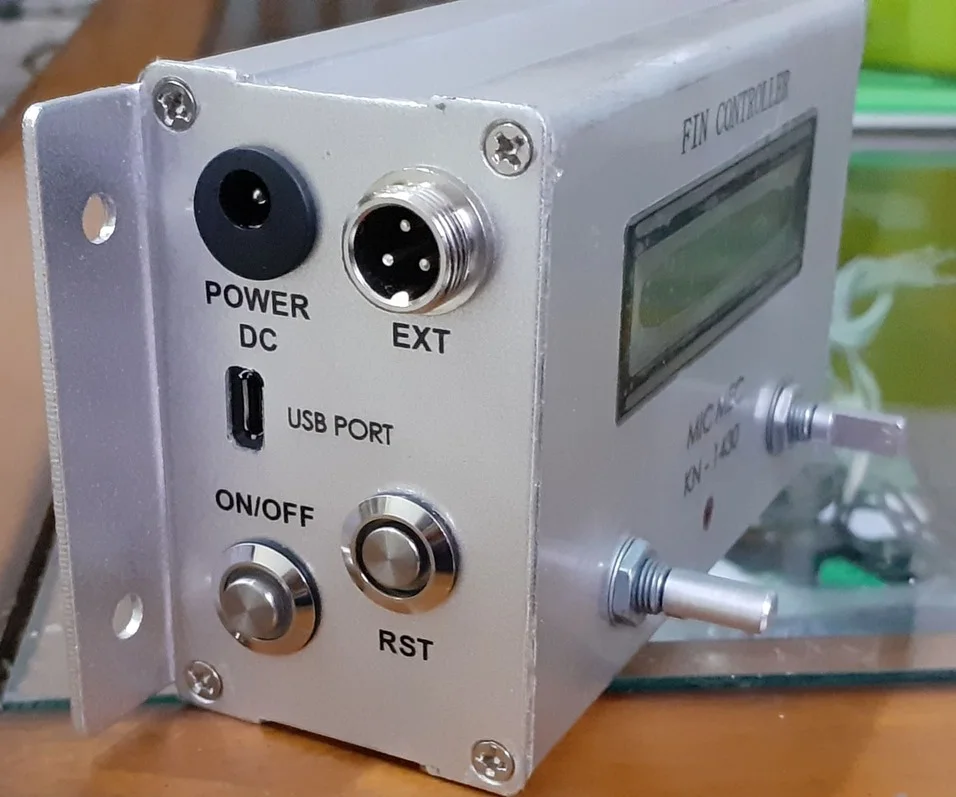

tampak bagian kanan kontrol

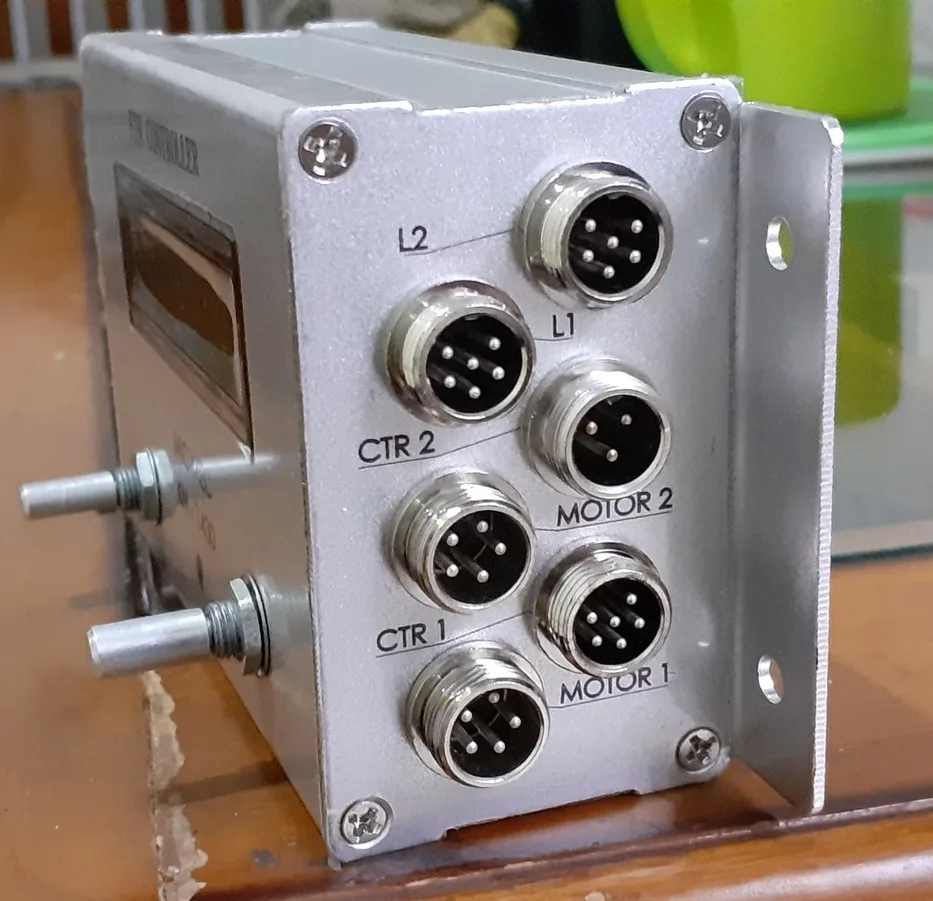

tampak bagian kiri kontrol

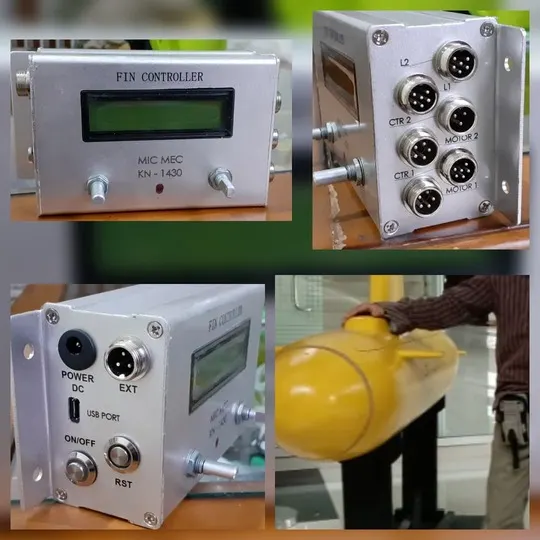

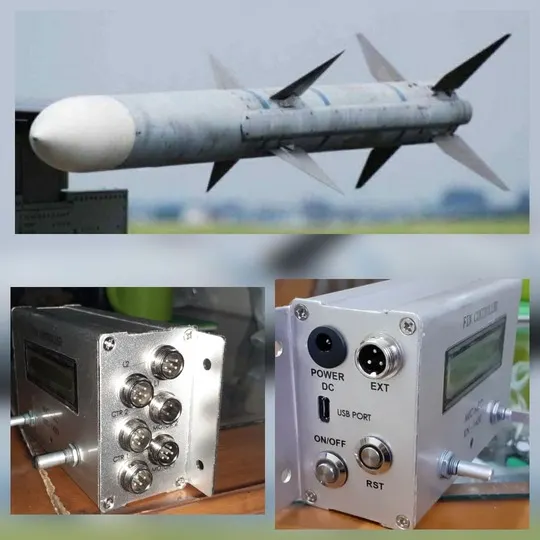

PELUNCUR RUDAL

Missile Fin Controller: Arsitektur, Prinsip Kerja, dan Tantangan Kontrol Aerodinamika Presisi Tinggi

Dalam sistem kendali rudal modern (guided missile systems), Fin Controller atau unit aktuasi sirip (Control Actuator Subsystem / CAS) merupakan subsistem kritis yang menerjemahkan kalkulasi komputer pemandu (Guidance & Navigation Computer) menjadi manuver fisik di udara. Melalui defleksi sirip kontrol (aerodynamic fins), rudal memanipulasi momen aerodinamika untuk mengontrol orientasi tiga sumbu utama: pitch (angguk), yaw (geleng), dan roll (guling).

1. Arsitektur dan Komponen Utama CAS

Satu unit CAS umumnya mengendalikan 4 sirip aerodinamika secara independen atau terkoordinasi. Arsitektur standarnya mencakup:

Digital Controller / DSP Board

Menggunakan mikroprosesor/DSP atau FPGA berkecepatan tinggi untuk memproses command angle dari unit navigasi (INS/GNSS) dan menjalankan algoritma closed-loop control (misalnya FOC – Field Oriented Control).
Motor & Driver

Umumnya menggunakan motor Brushless DC (BLDC) atau Permanent Magnet Synchronous Motor (PMSM) dengan inverter bridge berbasis MOSFET/GaN untuk respons torsi tinggi dan efisiensi daya.
Mekanisme Reduksi (Gearbox/Harmonic Drive)

Mereduksi kecepatan motor rotasi tinggi menjadi torsi besar dengan backlash mendekati nol, memungkinkan sirip menahan beban aerodinamika (hinge moment).
Sensor Posisi (Feedback)

Rotary encoder optik/magnetik beresolusi tinggi atau resolver yang memberikan pembacaan sudut defleksi sirip secara real-time.

2. Konfigurasi Penempatan Sirip

Konfigurasi penempatan sirip menentukan stabilitas intrinsik dan karakteristik kendali rudal:

Konfigurasi	Karakteristik Utama	Keunggulan	Tantangan Teknis
Canard Control (Depan)	Sirip kendali di hidung, sayap tetap di belakang	Respons pitch/yaw sangat cepat, dimensi ringkas	Ketidakstabilan aerodinamika (destabilizing effect), downwash memicu turbulensi ke sayap belakang
Tail Control (Belakang)	Sirip kendali di ekor rudal	Stabilitas terbang tinggi, isolasi aerodinamika lebih baik	Respons sudut serang (Angle of Attack) mengalami sedikit delay (kondisi non-minimum phase)
Wing Control (Tengah)	Sayap utama yang bergerak (movable wings)	Menghasilkan gaya angkat langsung (direct lift) tanpa rotasi bodi besar	Kebutuhan torsi aktuator sangat tinggi karena area permukaan luas
