Memahami Standar Warna Kabel Listrik Internasional: Panduan Lengkap & Terbaru

Pernahkah Anda membuka stopkontak atau panel listrik dan merasa bingung dengan “pelangi” kabel di dalamnya? Dalam dunia instalasi listrik, warna kabel bukan sekadar estetika. Warna adalah bahasa universal yang menentukan keamanan nyawa dan perangkat Anda.

Sayangnya, setiap negara atau wilayah memiliki “dialek” yang berbeda. Mengikuti standar warna kabel yang salah bisa berakibat fatal, mulai dari korsleting hingga risiko tersengat listrik. Artikel ini akan membedah standar warna kabel di berbagai belahan dunia, termasuk Indonesia.

Mengapa Standar Warna Kabel Berbeda-beda?

Secara historis, tiap negara mengembangkan infrastruktur listriknya secara mandiri. Meskipun ada upaya standarisasi global oleh International Electrotechnical Commission (IEC), banyak negara tetap mempertahankan kode warna lama untuk instalasi bangunan yang sudah ada.

Komponen Utama dalam Kabel:

• Phase (Fasa/Hot):

  Kabel yang membawa arus listrik aktif (berbahaya).

• Neutral (Netral):

  Kabel yang mengembalikan arus ke sumber.

• Ground (Arde):

  Kabel pengaman yang mengalirkan bocoran arus ke tanah.

Tabel Warna Kabel 3 Phase PUIL 2011

1. Indonesia: Mengikuti Standar PUIL 2011 (Terbaru)

Indonesia telah memperbarui standar warna kabelnya melalui Persyaratan Umum Instalasi Listrik (PUIL). Jika Anda tinggal di bangunan baru, kode warnanya berbeda dengan bangunan lama (PUIL 1987/2000).

2. Standar Internasional (IEC)

Banyak negara di Eropa dan Asia mengikuti standar IEC 60446. Standar ini menjadi acuan global untuk penyederhanaan sistem kelistrikan.

• Fasa:

  Cokelat (Brown)

• Netral:

  Biru (Blue)

• Ground:

  Hijau-Kuning (Green-Yellow)

3. Amerika Serikat & Kanada (NEC)

Amerika Utara menggunakan standar National Electrical Code (NEC) yang cukup berbeda dengan standar Eropa maupun Indonesia.

• Fasa (120V):

  Hitam

• Fasa Kedua:

  Merah

• Netral:

  Putih atau Abu-abu

• Ground:

  Hijau atau Kabel Tembaga Terbuka

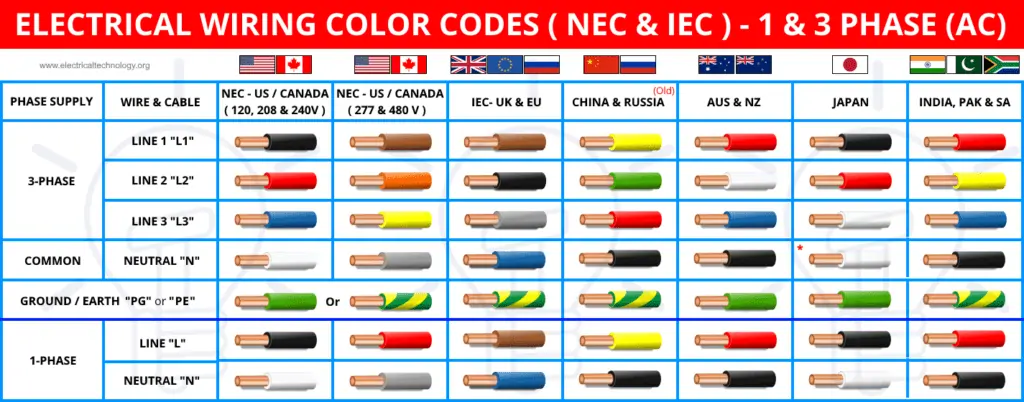

Tabel Perbandingan Warna Kabel Global (Sistem 1-Phase)

Tips Keamanan Saat Menangani Kabel Listrik

1. Gunakan Testpen:

   Jangan pernah berasumsi warna kabel pasti benar. Selalu gunakan testpen untuk memastikan mana kabel yang membawa arus (Fasa).

2. Matikan MCB:

   Sebelum melakukan perbaikan, pastikan aliran listrik pusat sudah diputus.

3. Konsultasi Ahli:

   Jika Anda menemukan warna kabel yang tidak standar (misal: semua putih), segera hubungi teknisi profesional.

Kesimpulan

Memahami standar warna kabel adalah langkah awal untuk instalasi listrik yang aman dan efisien. Di Indonesia, pastikan Anda merujuk pada PUIL 2011 untuk standar terbaru demi keseragaman dan keamanan jangka panjang.
