Megathrust Tsunami EWS
SPESIFIKASI TEKNIS PRODUK
KARTA-TEWS 9000
Diproduksi oleh: PT Karta Nagari Grup
1. Deskripsi & Arsitektur Sistem
KARTA-TEWS 9000

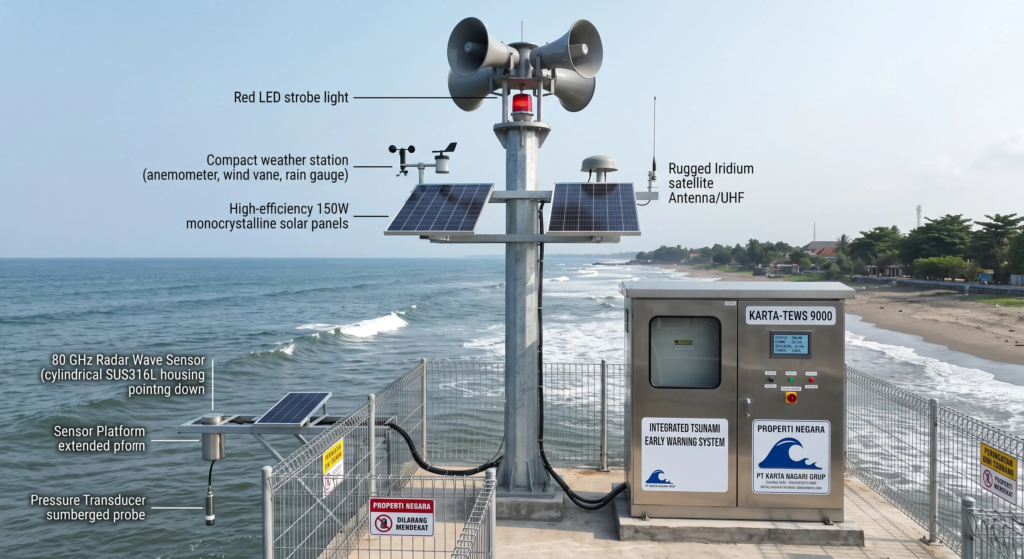

adalah sistem peringatan dini tsunami berbasis instrumentasi ganda (dual-tier sensing) yang dirancang khusus untuk menghadapi karakteristik gempa megathrust berintensitas tinggi (peta bahaya zona subduksi).
Sistem ini mengintegrasikan:
-
Marine/Tide Monitoring Subsystem
Pendeteksian anomali muka air laut (coastal sea level recession & surge).
-
Local Seismic & Inertial Subsystem
Sensor akselerograf & tiltmeter lokal untuk memicu self-trigger warning bila terjadi guncangan hebat sebelum data BMKG terdistribusi.
-
Telemetri & Komunikasi Redundan
Jalur komunikasi multi-lapisan (Satelit L-Band/Iridium, GSM 4G/LTE, dan Radio Telemetry UHF/VHF).
-
Dissemination & Mass Alert Unit
Sirine elektro-pneumatik berdaya tinggi (SPL hingga 135 dB @ 30m) dengan modul aktivasi jarak jauh maupun otonom lokal.
2. Spesifikasi Teknis Sub-Sistem
A. Sensor Level Muka Air Laut (Sea Level & Surge Monitoring)
| Parameter | Spesifikasi |
| Teknologi Sensor | Dual Sensor: Non-Contact High Frequency Radar Wave Sensor + Submersible Hydrostatic Pressure Transducer (redundansi) |
| Rentang Pengukuran (Radar) | 0.2 m s.d. 35 m |
| Akurasi / Resolusi | ±2 mm / 1 mm |
| Beam Angle / Frekuensi | ±4° (Narrow beam) / 80 GHz |
| Output / Protokol Sensor | SDI-12, RS-485 Modbus RTU, 4–20 mA |
| Sampling Rate | 1 Hz continuous (burst mode up to 10 Hz saat terjadi trigger darurat) |
| Proteksi Sensor | IP68 / NEMA 6P (anti korosi air laut, material SUS316L / PVDF) |
B. Seismic & Inertial Sensing (Trigger Megathrust Lokal)
| Parameter | Spesifikasi |
| Tipe Sensor | Triaxial MEMS Accelerometer / Strong Motion Seismometer Kelas Industri |
| Rentang Dinamis | ±2g / ±4g (dapat dikonfigurasi) |
| Bandwidth Frekuensi | DC – 100 Hz |
| Fungsi Trigger Otomatis | Algoritma Short-Term Average / Long-Term Average (STA/LTA) untuk mendeteksi gelombang seismik gempa megathrust lokal secara instan |
C. Remote Terminal Unit (RTU) & Pemrosesan Data
| Parameter | Spesifikasi |
| Main Controller | Industrial-Grade Programmable Logic Controller (PLC) / Edge IoT Microcontroller (Dual-Core 32-bit Architecture) |
| Sistem Operasi / Firmware | Real-Time OS (RTOS) dengan watchdog timer ganda (hardware & software) |
| I/O Interface | 8x Analog Input (4-20mA/0-10V), 8x Digital Input, 8x Relay Output (fail-safe), 2x RS485/RS232, 1x Ethernet 10/100 Mbps |
| Penyimpanan Lokal (Datalogger) | MicroSD Industrial Grade up to 64 GB, internal ring-buffer memory (mampu menyimpan data mentah hingga 5 tahun) |
| Protokol Data | MQTT |
D. Sistem Komunikasi & Redundansi Telemetri
| Komponen | Spesifikasi Teknis |
| Primary Link | Cellular 4G/LTE Cat-4 / NB-IoT dengan Dual SIM Card (Auto-Failover antar operator seluler) |
| Secondary Link (Satelit) | Transceiver Satelit Iridium SBD / Inmarsat / L-Band M2M (aktif otomatis saat jaringan terrestrial/seluler padam) |
| Tertiary Link (Radio) | Radio Telemetri VHF/UHF Digital Data Link (frekuensi khusus kebencanaan 136–174 MHz / 400–470 MHz, daya 25W–45W) |
E. Sistem Diseminasi Suara & Sirine Peringatan Dini (Acoustic Alert)
| Parameter | Spesifikasi |
| Output Tekanan Suara (SPL) | 125 dB s.d. 135 dB @ 30 meter (Cakupan efektif radius 1.5 – 3 km line of sight) |
| Jenis Driver Horn | Omnidirectional 360° Cluster Speaker Horn (Material Cast Aluminum tahan cuaca maritim) |
| Amplifier | High-Efficiency Class-D Digital Power Amplifier (1000W – 2400W Modular) |
| Mode Aktivasi |
1. Otomatis via API BMKG / InaTEWS (CAP protocol)
2. Otomatis via deteksi anomali muka air laut lokal (threshold trigger)
3. Manual remote via SMS/GSM/Web Dashboard Command
4. Manual local switch push-button (pada panel kontrol) |
| Format Suara | Sirine nada darurat (Wail/Yelp) + Voice Announcer pra-rekam multi-bahasa (Bahasa Indonesia, Daerah, dan Inggris) + Live Microphone |
F. Sistem Catu Daya Mandiri (Renewable Off-Grid Power System)
| Parameter | Spesifikasi |
| Solar Photovoltaic (PV) | Monocrystalline Solar Panel 4x 150 Wp (Total 600 Wp) bersertifikasi anti-garam (salt-mist resistant) |
| Solar Charge Controller | Smart MPPT Controller 40A / 24V (Efisiensi tracking > 99%) |
| Sistem Baterai | Lithium Iron Phosphate (LiFePO4 / LFP) 24V 200Ah (DOD 80%, siklus > 4.000 cycle) dilengkapi Smart Battery Management System (BMS) terintegrasi |
| Autonomy Backup Time | Minimal 7 hari operasi tanpa sinar matahari (kondisi mendung/hujan ekstrem) |
| Proteksi Listrik | Lightning Surge Arrester Tipe 1 + Tipe 2 (40kA – 60kA) untuk DC, AC, dan jalur data komunikasi telemetri |
G. Mekanikal & Struktur Enclosure
| Parameter | Spesifikasi |
| Panel Enclosure | Double-door Outdoor Cabinet, Material Stainless Steel SUS304 / SUS316 tebal 2.0 mm, Powder Coating Anti-UV, Standar IP66 |
| Suhu Operasional | -10°C hingga +65°C, Kelembaban 10% s.d. 100% RH |
| Tower Pemasangan | Monopole / Triangle Mast Hot-Dip Galvanized (ASTM A123) tinggi 9 s.d. 15 meter, desain tahan kecepatan angin hingga 160 km/jam |
3. Integrasi & Software Dashboard (KARTA-Command)
-
Konektivitas Multi-Platform:
Web-based Cloud Dashboard & Mobile Client (Android/iOS).
-
Monitoring Real-Time:

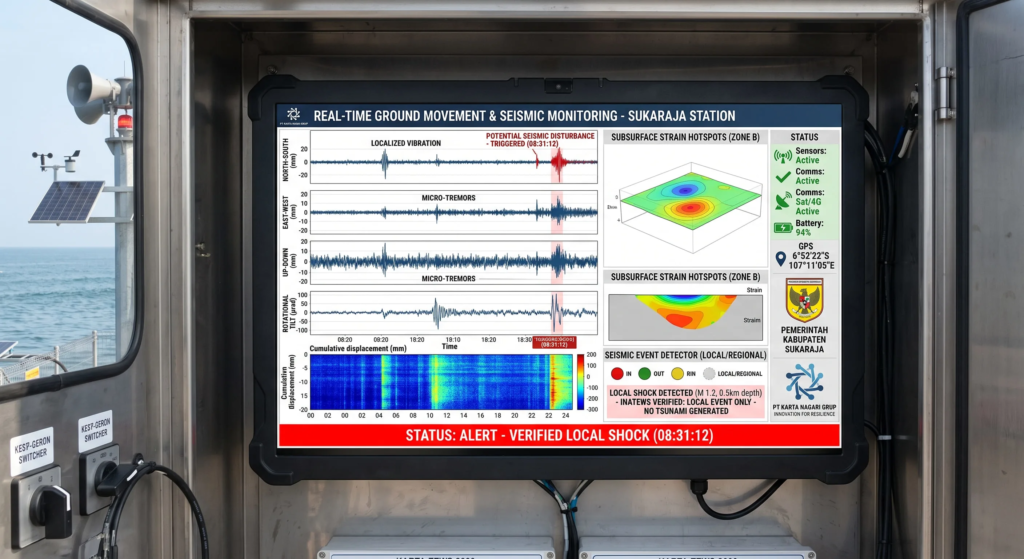

Grafik kontinyu fluktuasi air laut, status voltase baterai, performa panel surya, status link satelit/seluler, dan health check sistem.
