Forest Fire Early Warning & Thermal Autonomous Surveillance System

SPESIFIKASI TEKNIS PRODUK

Penyedia Sistem: PT Karta Nagari Grup

Kategori: Integrated Disaster Mitigation & Early Warning System (EWS)

1. Deskripsi Umum Sistem

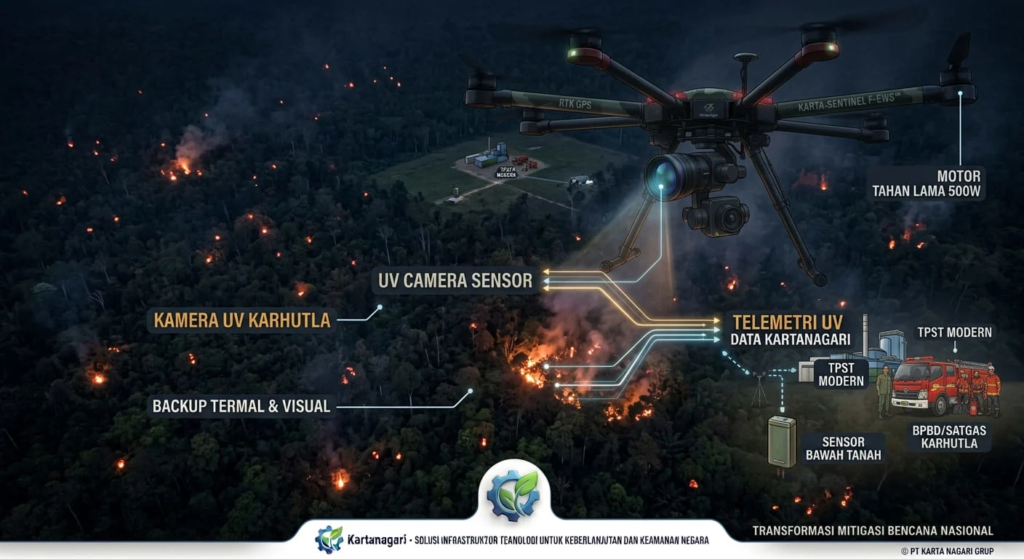

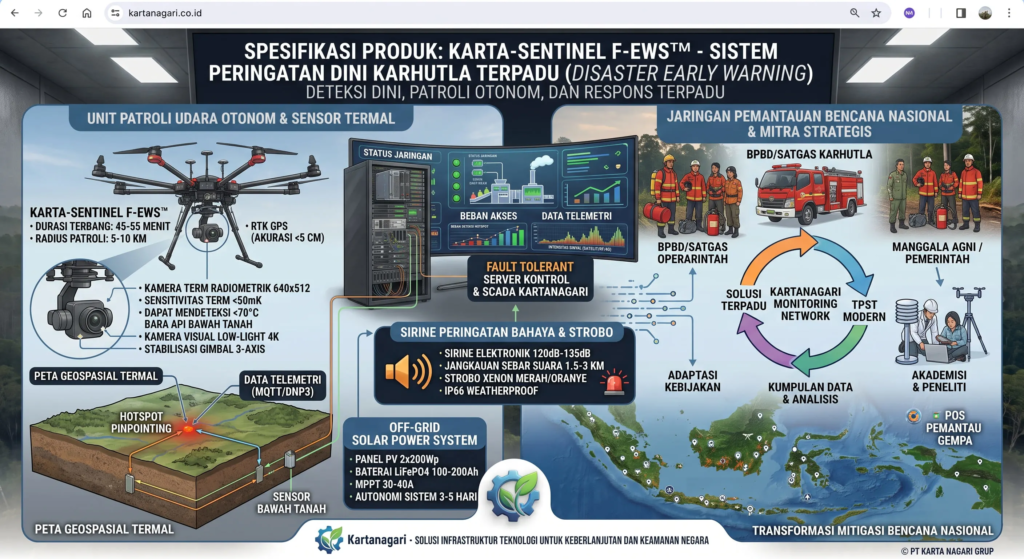

KARTA-SENTINEL F-EWS™ adalah sistem peringatan dini karhutla terpadu yang memadukan wahana nirawak otonom (autonomous drone patrol), sensor pencitraan radiometrik termal inframerah, unit komputasi tepi (edge telemetry controller), dan stasiun peringatan audio-visual (sirine peringatan) terdistribusi. Sistem ini dirancang untuk mendeteksi anomali panas/titik api (hotspot) sejak fase bara api bawah tanah (khususnya lahan gambut) pada kondisi malam hari tanpa visibilitas cahaya, lalu mengaktifkan sirine bahaya lokal dan mengirimkan data telemetri ke pusat komando BPBD/Satgas secara real-time.

2. Spesifikasi Rinci Subsistem

A. Unit Wahana Udara Nirawak (Autonomous Surveillance Drone)

• Tipe Wahana:

  Heavy-duty Hexacopter / Quadcopter Industrial Frame (IP54/IP55 Weatherproof).

• Navigasi & Kontrol:

  • Dual GNSS (GPS, GLONASS, Galileo, BeiDou) + RTK Differential Positioning (akurasi posisi hingga level sentimeter).

  • Fitur penerbangan: Autonomous Waypoint Navigation, Auto Take-off/Landing, Auto-Return to Base (Fail-safe saat baterai rendah atau sinyal terputus).

• Durasi Terbang Operasional:

  45 – 55 menit per baterai (efektif patroli radius 5 – 10 km).

• Stasiun Pengisian Daya (Drone Docking Hub – Opsional/Add-on):

  • Weatherproof Automatic Drone Hangar dengan sistem pengisian baterai mandiri.

  • Dilengkapi weather station internal (kecepatan angin, curah hujan) untuk izin terbang aman otomatis.

B. Kamera Termal Radiometrik & Sensor Optik (Dual-Payload Night Vision)

• Sensor Inframerah Termal (Thermal Core):

  • Resolusi Termal: 640 × 512 px, Uncooled VOx Microbolometer.

  • Rentang Spektroskopi: 8 – 14 µm (Long-Wave Infrared).

  • Sensitivitas Termal (NETD): ≤ 50 mK @ f / 1.0

  • Rentang Pengukuran Suhu: -20°C hingga +550°C (High Gain / Low Gain Mode).

  • Akurasi Pengukuran: ± 2°C atau ± 2% .

  • Algoritma Deteksi Panas: Spot Meter, Area Measure, serta Auto-Threshold Fire Alarm Trigger (otomatis menandai koordinat piksel bersuhu abnormal).

• Kamera Visual (Day/Night Low-Light):

  • Sensor 1/2″ CMOS, 4K Ultra HD, Star-light Sensor (kemampuan tangkap cahaya rendah malam hari).

• Stabilisasi Gimbal:

  3-Axis Motorized Gimbal terkalibrasi dengan target thermal locking.

C. Unit Pengendali & Komputasi Lapangan (Field RTU / Telemetry Controller)

• Main Logic Processor:

  Industrial Ruggedized Controller / Industrial PLC Core.

• Protokol Komunikasi:

  Modbus RTU/TCP, MQTT, CoAP, DNP3.

• Jalur Transmisi Data (Multi-Link Redundancy):

  • Jaringan 4G/LTE (Industrial Modem dengan slot Nano-SIM dual operator).

  • Long Range Radio (LoRa 915/920 MHz / RF 433 MHz) jangkauan hingga 15 km (line-of-sight) untuk transmisi bebas internet publik.

  • Opsi Satelit: Modul telemetri berbasis Iridium / Inmarsat (khusus titik blank-spot ekstrem).

• Input/Output Terminal:

  • Digital Output (Relay Rating 10A 250VAC) untuk aktivasi sirine & strobo.

  • Analog Input 4–20 mA / RS485 untuk integrasi sensor stasiun cuaca (kecepatan angin, kelembapan, suhu udara).

D. Unit Sirine & Peringatan Dini Lapangan (Acoustic & Visual Alert Station)

• Karakteristik Akustik (Sirine):

  • Tipe: Motorized / Electronic Dual-Tone Industrial Siren.

  • Sound Pressure Level (SPL): 120 dB – 135 dB @ 1 Meter (jangkauan sebar suara efektif 1,5 – 3 km tergantung kontur tapak).

  • Pola Suara: Wailing Tone (Status Siaga), Continuous Tone (Status Bahaya/Evakuasi).

• Peringatan Visual:

  • High-Intensity Xenon / Multi-LED Strobe Light (Warna Merah/Oranye), visibilitas kabut malam hari $\ge 1.000\text{ m}$.

• Proteksi Enclosure:

  IP66 Weatherproof Cabinet (Mild Steel Powder Coated / Stainless Steel SUS304).

E. Manajemen Daya Mandiri (Off-Grid Solar Power System)

• Modul Surya (PV):

  Monocrystalline Tier-1 PV Module 2 × 200 Wp.

• Penyimpan Energi (Baterai):

  Baterai LiFePO4 (Lithium Iron Phosphate) 24V / 48V berkapasitas 100Ah – 200Ah (tahan suhu operasional tinggi dan siklus usia ≥ 3.500 cycle .

• Solar Charge Controller:

  MPPT 30A – 40A dengan efisiensi konversi ≥ 98%.

• Autonomi Sistem:

  Mampu beroperasi minimal 3 – 5 hari mandiri tanpa sinar matahari langsung (autonomy days).

F. Dashboard Pemantau & SCADA Karhutla (Software Interface)

• Aplikasi:

  Kartanagari FireWatch Central Dashboard (Web-based & Client-Server SCADA).

• Fitur Utama:

  • Peta Geospasial Interaktif (GIS Mapping) dengan plotting titik panas (hotspot pinpointing).

  • Live Video Streaming Termal + Visual PiP (Picture-in-Picture).

  • Log Data Anomali Suhu & Ekspor Laporan Otomatis (PDF/CSV).

  • Broadcast Peringatan Otomatis via SMS Gateway, WhatsApp API, dan Telegram Bot ke jajaran Satgas BPBD/Manggala Agni.

3. Logika & Alur Operasional Sistem (System Sequence)

[Drone Patroli Malam / Jalur Waypoint Terjadwal]
                       │
                       ▼
[Kamera Termal Mengidentifikasi Suhu > Ambang Kritis (Contoh: > 70°C di gambut)]
                       │
                       ▼
[Kamera Mengunci Titik Koordinat GPS & Mengirim Trigger Data via Radio/LoRa/4G]
                       │
         ┌─────────────┴─────────────┐
         ▼                           ▼
[Posko Pemantau / SCADA]     [Stasiun Sirine Lapangan]
- Penandaan Pinpoint Peta    - Relay Controller Aktif
- Live Streaming Panas       - Sirine 130 dB Berbunyi
- Disposisi Petugas Lapangan - Strobo Menyala

4. Standar Kepatuhan & Sertifikasi Komponen

• Ketahanan Lingkungan

  IEC 60529 (IP65 / IP66 untuk modul stasiun darat).

• Proteksi Petir & Surge

  IEC 61643-11 Class II Surge Protection Device (SPD) terpasang di panel kontrol dan tiang pemancar.

• Standar Telekomunikasi

  Kompatibel dengan regulasi frekuensi SDPPI Indonesia.

5. Lingkup Layanan PT Karta Nagari Grup

1. Penyediaan & Fabrikasi

   Perakitan panel kontrol, integrasi drone, tiang sirine, serta modul panel surya.

2. Rekayasa Lapangan

   Site survey, uji propagasi sinyal RF/LoRa, dan komisi instalasi penangkal petir.

3. Instalasi & Komisioning

   Uji kalibrasi sensor inframerah, uji terbang otonom, dan pengujian jangkauan suara sirine di lokasi proyek.

4. Pelatihan & Garansi

   Sertifikasi pelatihan operasional bagi operator lokal serta garansi sistem penuh selama 12 bulan (dapat diperpanjang via kontrak pemeliharaan).
