Arsitektur Pengkontrolan Sinyal Motor DC PMSM 6-Phase: Rahasia di Balik Performa Presisi

Penerapan motor Permanent Magnet Synchronous Motor (PMSM) 6-phase di sektor kendaraan listrik (Electric Vehicle) dan otomasi berat telah membawa lompatan besar dalam hal efisiensi dan ketahanan sistem (fault-tolerance). Namun, di balik ketangguhan fisik motor multiphase ini, terdapat tantangan rekayasa yang jauh lebih kompleks pada sistem kendalinya: Bagaimana mengontrol sinyal kelistrikan pada enam kumparan stator secara sinkron dan presisi?

Mengontrol motor 6-phase tidak lagi sesederhana membolak-balik urutan fase tradisional. Sistem ini membutuhkan pemrosesan sinyal digital berkecepatan tinggi dan algoritma canggih untuk memastikan medan magnet berputar secara harmonis tanpa saling bertabrakan.

Sebagai perusahaan yang bergerak di bidang rekayasa teknologi dan integrasi sistem, PT Karta Nagari Grup akan mengupas arsitektur dan metode pengkontrolan sinyal pada motor DC PMSM 6-phase.

Tantangan Utama Pengkontrolan Sinyal 6-Phase

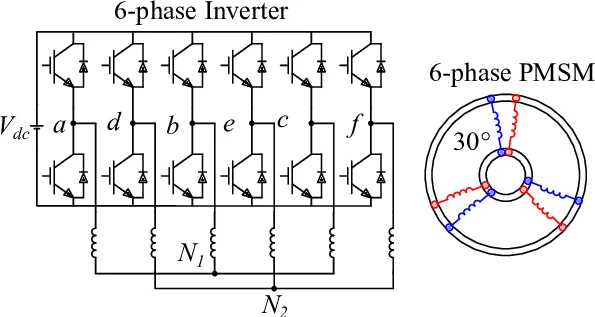

Pada motor 3-phase standar, sistem pengkontrol sinyal hanya berurusan dengan tiga gelombang sinus yang bergeser 120°. Namun, pada motor PMSM 6-phase (yang umumnya mengadopsi konfigurasi asymmetrical dual three-phase), terdapat dua set belitan 3-phase yang digeser secara spasial sebesar 30° listrik di dalam stator.

Jika pengkontrolan sinyal tidak presisi, pergeseran 30° ini dapat memicu timbulnya arus sirkulasi harmonik tinggi (terutama harmonik ke-5 dan ke-7) di antara kedua set belitan. Arus liar ini tidak menghasilkan torsi mekanis sama sekali, melainkan hanya menciptakan panas berlebih (overheating) dan getaran yang dapat merusak motor. Oleh karena itu, arsitektur kontrol sinyal yang cerdas mutlak diperlukan.

Algoritma Utama dalam Pengkontrolan Sinyal PMSM 6-Phase

Untuk menghasilkan efisiensi maksimal dan putaran yang halus, pengontrolan sinyal mengandalkan kombinasi matematika tingkat tinggi dan elektronika daya berikut:

1. Transformasi Vektor Lanjutan (VSD – Vector Space Decomposition)

Pada kontrol motor tradisional, kita mengenal Transformasi Clarke dan Park untuk mengubah koordinat sinyal 3-phase menjadi 2-phase (d-q axis). Untuk sistem 6-phase, insinyur menggunakan algoritma Vector Space Decomposition (VSD).

Algoritma ini memetakan sinyal arus dari 6 fase fisik ke dalam tiga ruang dua dimensi independen:

• Sub-ruang  alpha-beta(atau d-q)

  Komponen sinyal yang bertanggung jawab langsung dalam menghasilkan torsi dan fluks mekanis.

• Sub-ruang x-y

  Komponen sinyal yang memetakan harmonik merugikan. Pengkontrol sinyal akan memaksa nilai pada sub-ruang ini menjadi nol untuk mengeliminasi panas berlebih.

• Sub-ruang o_1-o_2

  Komponen urutan nol (zero-sequence).

2. Field-Oriented Control (FOC) Multiphase

Setelah sinyal dipisahkan oleh algoritma VSD, kontroler menjalankan inti dari sistem penggerak, yaitu Field-Oriented Control (FOC). Kontroler memantau posisi absolut rotor secara real-time menggunakan sensor Encoder atau Resolver presisi tinggi (atau menggunakan metode sensorless berbasis kalkulasi matematika arus balik / Back-EMF). Berdasarkan posisi rotor tersebut, kontroler digital mengonstruksi sinyal arus agar medan magnet stator selalu tegak lurus terhadap magnet permanen rotor, menghasilkan torsi per Ampere tertinggi (MTPA).

3. Modulasi Sinyal: Space Vector PWM (SVPWM) 12-Sector

Sinyal kendali yang masih berupa data digital di dalam prosesor diubah menjadi gelombang daya fisik menggunakan teknik Space Vector Pulse Width Modulation (SVPWM).

Jika pada motor 3-phase sakelar inverter beroperasi dalam 6 sektor, sistem 6-phase beroperasi dalam 12 sektor ruang vektor. Mikrokontroler berkecepatan tinggi secara kontinu menghitung kombinasi pensaklaran dari 12 komponen semikonduktor (Mosfet/IGBT) pada dual-inverter untuk menghasilkan gelombang arus sinus murni dengan riak (ripple) paling minimal.

Komponen Perangkat Keras Pengkontrol Sinyal

Untuk mengeksekusi algoritma rumit di atas dalam skala waktu mikrodetik ($\mu s$), perangkat keras kontroler harus memiliki spesifikasi industri khusus:

• Digital Signal Processor (DSP) atau FPGA

  Prosesor ber-FPU cepat untuk memproses data sensor arus dan mengeksekusi algoritma FOC-VSD secara real-time.

• Sensor Arus Efek Hall Berakurasi Tinggi

  Dipasang minimal pada empat jalur fase untuk memberikan umpan balik (feedback) arus yang bersih dari gangguan noise gelombang ke pengontrol utama.

• Isolasi Galvanis Elektrik (Optocoupler/Digital Isolator)

  Pemisahan sinyal kontrol tegangan rendah dari jalur daya tegangan tinggi bertujuan melindungi mikroprosesor dari lonjakan arus (surge).

Kesimpulan

Sistem pengkontrolan sinyal adalah penentu utama apakah potensi besar dari motor DC PMSM 6-phase dapat dikeluarkan secara maksimal atau tidak. Melalui implementasi algoritma dekomposisi vektor (VSD) dan kontrol FOC yang presisi, gangguan arus harmonik internal dapat diredam penuh. Hasilnya adalah sistem penggerak yang bertenaga, efisien, bekerja sangat halus, serta berdaya tahan tinggi.
